Устройство рулевого управления Лада Калина (Lada Kalina), Ваз 1117, Ваз 1118, Ваз 1119
Рулевая колонка с рулевым механизмом в сборе: 1 — правая рулевая тяга в сборе; 2 — опора рулевого механизма; 3 — скоба опоры рулевого механизма; 4 — промежуточный карданный вал; 5 — электроусилитель; 6 — рулевое колесо; 7 — рулевая колонка; 8 — рулевой механизм; 9 — левая рулевая тяга в сборе
Рулевое управление лада калина — травмобез-опасное, с электроусилителем и регулируемой по высоте (углу наклона) рулевой колонкой. Рулевой механизм лада калина — реечного типа с переменным передаточным отношением. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления — приварные, по два с каждой стороны щитка передка. Картер рулевого механизма — литой, из алюминиевого сплава. С правой стороны в картер вставлена труба с продольным пазом, закрепленная в картере гайкой. В картере установлена косозубая ведущая шестерня (вал-шестерня), находящаяся в зацеплении с рейкой. На рейке нарезаны косые зубья с переменным шагом (ближе к концам нарезанной части рейки шаг зубьев уменьшается). Для уменьшения нагрузок на вал-шестерню и его подшипники в экстремальных условиях эксплуатации в картер вставлена пластмассовая втулка шестерни с металлической опорной пластиной. Вал-шестерня вращается на двух подшипниках: передний (на торце вала) — игольчатый, задний (ближе к валу рулевой колонки лада калина) — шариковый. Так как в косозубом зацеплении осевые нагрузки могут быть высоки, на валу ведущей шестерни дополнительно установлен упорный роликовый подшипник, состоящий из пластмассового сепаратора с роликами, нижнего (внутреннего) и верхнего (наружного) колец. Нижнее кольцо подшипника напрессовано на вал ведущей шестерни до упора во внутреннее кольцо шарикового подшипника, а верхнее — установлено в крышке картера лада калина. Кроме того, крышка картера прижимает наружное кольцо шарикового подшипника к торцу гнезда подшипника.
Рулевой механизм в сборе: 1 —- наружный наконечник рулевой тяги; 2 — резьбовая втулка; 3 — внутренний наконечник рулевой тяги; 4— правый защитный колпак; 5 — чехол рулевого механизма; б — вал-шестерня; 7 — картер рулевого механизма; 8 — левый защитный колпак; 9 — стопорная пластина болтов крепления рулевых тяг; 10 — соединительная пластина; 11 —труба картера
В крышке установлен сальник ведущей шестерни лада калина, а между крышкой и картером рулевого механизма — уплотнительное кольцо. Крышка закрыта защитным чехлом (пыльником), насаженным на вал ведущей шестерни.
Рулевая рейка лада калина поджимается к зубьям шестерни пружиной через упор, уплотненный в картере резиновым кольцом. Для уменьшения трения между упором и рейкой установлен пластмассовый вкладыш. Пружина, в свою очередь, поджимается регулировочной гайкой (внутренний восьмигранник «на 24»). На заводе-изготовителе при сборке рулевого механизма выставляют зазор 0,1 мм в зацеплении рейки с шестерней, после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку). Другой конец рейки опирается на пластмассовую втулку, которая вставлена в трубу за продольным пазом. Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении стука в процессе эксплуатации.
Отрегулировать зазор можно только на снятом рулевом механизме. Устанавливаем рейку в среднее положение и блокируем ее от перемещения. Вынув резиновую заглушку, вставляем в отверстие регулировочной гайки упора ножку индикатора часового типа до касания с упором рейки. Поворачивая вал-шестерню (крутящий момент 15 Н'м), при этом шестерня отталкивает рейку и упор, определяем по индикатору величину перемещения упора. Если она превышает 0,05 мм, заворачивая регулировочную гайку, добиваемся указанной величины перемещения упора. После этого разблокировав рейку, проверяем легкость вращения вала-шестерни во всем диапозоне хода рейки. Труба картера закрыта защитным гофрированным чехлом. Тяги крепятся к рейке болтами, проходящими через соединительные пластины и распорные втулки резинометаллических шарниров, а также опору тяг, установленную на рейке. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, надетая на головки болтов.

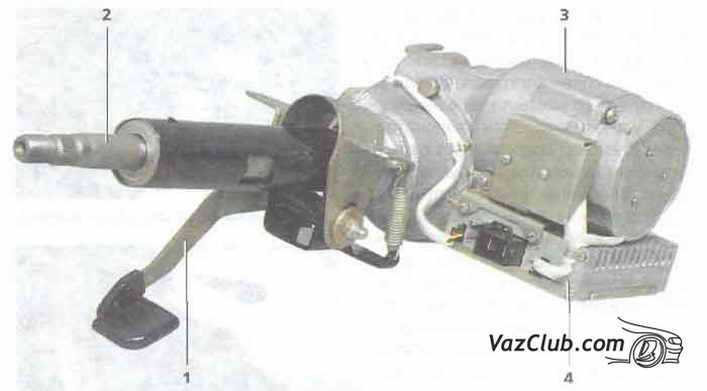

Рулевая колонка с электроусилителем рулевого управления: 1 — рычаг регулировки наклона рулевой колонки; 2 — вал рулевого управления; 3 — электроусилитель; 4 — электронный блок управления электроусилителем
Для смазки шестерни, рейки и подшипников применяют смазку ФИОЛ-1 (примерно 20-30 г на весь механизм). Вал рулевого управления соединяется с валом-шестерней через промежуточный карданный вал. Вал рулевого управления вращается в двух шариковых подшипниках, один из которых установлен в трубе кронштейна рулевой колонки, а второй в корпусе электроусилителя. Кронштейн рулевой колонки крепится гайками в четырех точках: передняя часть — к кронштейну педалей, задняя — к кронштейну на кузове.
Кронштейн рулевой колонки лада калина и его труба соединены между собой шар-нирно двумя пластинами через пластмассовые и металлические втулки, стянутые четырьмя болтами. Таким образом, труба может перемещаться в вертикальной плоскости, относительно кронштейна, позволяя регулировать положение рулевого колеса по высоте. Перемещение ограничено длиной прорезей в пластинах. Для фиксации трубы относительно кронштейна служит рычаг регулировки положения рулевой колонки лада калина. Шлицевой ступицей он соединен с регулировочной втулкой и зафиксирован на ней стопорным кольцом. Втулка навернута на стяжной болт, проходящий через прорези направляющих пластин трубы и кронштейна. На болте установлена распорная втулка. Головка болта зафиксирована от проворачивания специальным выступом. При повороте рычага вниз втулка отворачивается и усилие затяжки пластин ослабевает, что позволяет вручную изменить положение рулевой колонки. Между пластинами и кронштейном установлены пружины, подтягивающие трубу кронштейна в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поднимают вверх и соединение затягивается, фиксируя колонку.
Рулевой привод лада калина включает в себя две составные рулевые тяги и поворотные рычаги, приваренные к амортизатор-ным стойкам передней подвески. Каждая тяга, в свою очередь, состоит из трех частей — внутреннего наконечника, наружного наконечника и регулировочной резьбовой втулки. Регулировочная втулка представляет собой трубку с шестигранником на конце, с наружной и внутренней резьбами разного направления. Длина рулевой тяги меняется при вращении регулировочной втулки. После завершения регулировки наружные наконечники рулевых тяг стягиваются болтами. Рулевая тяга соединена с поворотным рычагом через наружный наконечник с шаровым шарниром. Для защиты от грязи шарнир закрыт резиновым защитным чехлом (пыльником). Шарнир образуете наконечником неразборную конструкцию, поэтому при выходе его из строя следует заменить наконечник с последующей регулировкой схождения колес (см. «Углы установки передних колес», с. 34).
Электроусилитель лада калина позволяет снизить усилие на рулевом колесе, облегчая управление автомобилем лада калина. Основу электроусилителя составляет безще-точный электродвигатель с редуктором, расположенный под кожухом рулевого управления. На валу двигателя установлен червяк, который входит в зацепление с пластмассовой шестерней, закрепленной на вале рулевого управления. Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчиков скорости автомобиля, частоты вращения коленчатого вала и величины крутящего момента на вале рулевого управления. Электродвигатель через редуктор доворачивает с определенным моментом вал рулевой колонки. Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомобиля. Когда автомобиль стоит на месте, создаваемый электроусилителем момент на вале — максимальный, с ростом скорости автомобиля lada kalina «помощь» усилителя — снижается и рулевое колесо становится «тяжелее». В случае выхода из строя электроусилителя автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяжелее», чем на автомобиле без электроусилителя лада калина, поскольку появляется дополнительная нагрузка в виде свободно вращающегося ротора электродвигателя.
В комбинации приборов расположен сигнализатор неисправности электроусилителя рулевого управления. Он загорается при включении зажигания и после пуска двигателя — гаснет. При неисправном электроусилителе сигнализатор горит постоянно. Электроусилитель не работает при неработающем двигателе. Электроусилитель лада калина может отключаться:
- при снижении напряжения бортовой сети;
- при отсутствии сигнала с датчика скорости и частоте вращения двигателя выше 1 500 мин-1.
Такие отключения заложены в алгоритме работы электроусилителя и не являются признаками неисправности.
Эксплуатация автомобиля с неисправным электроусилителем не рекомендуется.
Рулевое управление лада калина — травмобез-опасное, с электроусилителем и регулируемой по высоте (углу наклона) рулевой колонкой. Рулевой механизм лада калина — реечного типа с переменным передаточным отношением. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления — приварные, по два с каждой стороны щитка передка. Картер рулевого механизма — литой, из алюминиевого сплава. С правой стороны в картер вставлена труба с продольным пазом, закрепленная в картере гайкой. В картере установлена косозубая ведущая шестерня (вал-шестерня), находящаяся в зацеплении с рейкой. На рейке нарезаны косые зубья с переменным шагом (ближе к концам нарезанной части рейки шаг зубьев уменьшается). Для уменьшения нагрузок на вал-шестерню и его подшипники в экстремальных условиях эксплуатации в картер вставлена пластмассовая втулка шестерни с металлической опорной пластиной. Вал-шестерня вращается на двух подшипниках: передний (на торце вала) — игольчатый, задний (ближе к валу рулевой колонки лада калина) — шариковый. Так как в косозубом зацеплении осевые нагрузки могут быть высоки, на валу ведущей шестерни дополнительно установлен упорный роликовый подшипник, состоящий из пластмассового сепаратора с роликами, нижнего (внутреннего) и верхнего (наружного) колец. Нижнее кольцо подшипника напрессовано на вал ведущей шестерни до упора во внутреннее кольцо шарикового подшипника, а верхнее — установлено в крышке картера лада калина. Кроме того, крышка картера прижимает наружное кольцо шарикового подшипника к торцу гнезда подшипника.
Рулевой механизм в сборе: 1 —- наружный наконечник рулевой тяги; 2 — резьбовая втулка; 3 — внутренний наконечник рулевой тяги; 4— правый защитный колпак; 5 — чехол рулевого механизма; б — вал-шестерня; 7 — картер рулевого механизма; 8 — левый защитный колпак; 9 — стопорная пластина болтов крепления рулевых тяг; 10 — соединительная пластина; 11 —труба картера
В крышке установлен сальник ведущей шестерни лада калина, а между крышкой и картером рулевого механизма — уплотнительное кольцо. Крышка закрыта защитным чехлом (пыльником), насаженным на вал ведущей шестерни.
Рулевая рейка лада калина поджимается к зубьям шестерни пружиной через упор, уплотненный в картере резиновым кольцом. Для уменьшения трения между упором и рейкой установлен пластмассовый вкладыш. Пружина, в свою очередь, поджимается регулировочной гайкой (внутренний восьмигранник «на 24»). На заводе-изготовителе при сборке рулевого механизма выставляют зазор 0,1 мм в зацеплении рейки с шестерней, после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку). Другой конец рейки опирается на пластмассовую втулку, которая вставлена в трубу за продольным пазом. Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении стука в процессе эксплуатации.
Отрегулировать зазор можно только на снятом рулевом механизме. Устанавливаем рейку в среднее положение и блокируем ее от перемещения. Вынув резиновую заглушку, вставляем в отверстие регулировочной гайки упора ножку индикатора часового типа до касания с упором рейки. Поворачивая вал-шестерню (крутящий момент 15 Н'м), при этом шестерня отталкивает рейку и упор, определяем по индикатору величину перемещения упора. Если она превышает 0,05 мм, заворачивая регулировочную гайку, добиваемся указанной величины перемещения упора. После этого разблокировав рейку, проверяем легкость вращения вала-шестерни во всем диапозоне хода рейки. Труба картера закрыта защитным гофрированным чехлом. Тяги крепятся к рейке болтами, проходящими через соединительные пластины и распорные втулки резинометаллических шарниров, а также опору тяг, установленную на рейке. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, надетая на головки болтов.
Рулевая колонка с электроусилителем рулевого управления: 1 — рычаг регулировки наклона рулевой колонки; 2 — вал рулевого управления; 3 — электроусилитель; 4 — электронный блок управления электроусилителем
Для смазки шестерни, рейки и подшипников применяют смазку ФИОЛ-1 (примерно 20-30 г на весь механизм). Вал рулевого управления соединяется с валом-шестерней через промежуточный карданный вал. Вал рулевого управления вращается в двух шариковых подшипниках, один из которых установлен в трубе кронштейна рулевой колонки, а второй в корпусе электроусилителя. Кронштейн рулевой колонки крепится гайками в четырех точках: передняя часть — к кронштейну педалей, задняя — к кронштейну на кузове.
Кронштейн рулевой колонки лада калина и его труба соединены между собой шар-нирно двумя пластинами через пластмассовые и металлические втулки, стянутые четырьмя болтами. Таким образом, труба может перемещаться в вертикальной плоскости, относительно кронштейна, позволяя регулировать положение рулевого колеса по высоте. Перемещение ограничено длиной прорезей в пластинах. Для фиксации трубы относительно кронштейна служит рычаг регулировки положения рулевой колонки лада калина. Шлицевой ступицей он соединен с регулировочной втулкой и зафиксирован на ней стопорным кольцом. Втулка навернута на стяжной болт, проходящий через прорези направляющих пластин трубы и кронштейна. На болте установлена распорная втулка. Головка болта зафиксирована от проворачивания специальным выступом. При повороте рычага вниз втулка отворачивается и усилие затяжки пластин ослабевает, что позволяет вручную изменить положение рулевой колонки. Между пластинами и кронштейном установлены пружины, подтягивающие трубу кронштейна в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поднимают вверх и соединение затягивается, фиксируя колонку.
Рулевой привод лада калина включает в себя две составные рулевые тяги и поворотные рычаги, приваренные к амортизатор-ным стойкам передней подвески. Каждая тяга, в свою очередь, состоит из трех частей — внутреннего наконечника, наружного наконечника и регулировочной резьбовой втулки. Регулировочная втулка представляет собой трубку с шестигранником на конце, с наружной и внутренней резьбами разного направления. Длина рулевой тяги меняется при вращении регулировочной втулки. После завершения регулировки наружные наконечники рулевых тяг стягиваются болтами. Рулевая тяга соединена с поворотным рычагом через наружный наконечник с шаровым шарниром. Для защиты от грязи шарнир закрыт резиновым защитным чехлом (пыльником). Шарнир образуете наконечником неразборную конструкцию, поэтому при выходе его из строя следует заменить наконечник с последующей регулировкой схождения колес (см. «Углы установки передних колес», с. 34).
Электроусилитель лада калина позволяет снизить усилие на рулевом колесе, облегчая управление автомобилем лада калина. Основу электроусилителя составляет безще-точный электродвигатель с редуктором, расположенный под кожухом рулевого управления. На валу двигателя установлен червяк, который входит в зацепление с пластмассовой шестерней, закрепленной на вале рулевого управления. Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчиков скорости автомобиля, частоты вращения коленчатого вала и величины крутящего момента на вале рулевого управления. Электродвигатель через редуктор доворачивает с определенным моментом вал рулевой колонки. Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомобиля. Когда автомобиль стоит на месте, создаваемый электроусилителем момент на вале — максимальный, с ростом скорости автомобиля lada kalina «помощь» усилителя — снижается и рулевое колесо становится «тяжелее». В случае выхода из строя электроусилителя автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяжелее», чем на автомобиле без электроусилителя лада калина, поскольку появляется дополнительная нагрузка в виде свободно вращающегося ротора электродвигателя.
В комбинации приборов расположен сигнализатор неисправности электроусилителя рулевого управления. Он загорается при включении зажигания и после пуска двигателя — гаснет. При неисправном электроусилителе сигнализатор горит постоянно. Электроусилитель не работает при неработающем двигателе. Электроусилитель лада калина может отключаться:
- при снижении напряжения бортовой сети;
- при отсутствии сигнала с датчика скорости и частоте вращения двигателя выше 1 500 мин-1.
Такие отключения заложены в алгоритме работы электроусилителя и не являются признаками неисправности.
Эксплуатация автомобиля с неисправным электроусилителем не рекомендуется.
