Стеклоочиститель ветрового стекла ВАЗ 2106 - устройство, особенности конструкции

Очиститель ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычажного привода и рычагов со щетками. Электродвигатель очистителя ветрового стекла унифицирован с электродвигателем отопителя.
Схема включения стеклоочистителя ветрового стекла показана на рис. 9.23. Очиститель включается переключателем 8, расположенным на рулевой колонке. Этим же переключателем включается электродвигатель 5 омывателя ветрового стекла. Остановку щеток в нижнем положении обеспечивает концевой выключатель, расположенный в моторедукторе очистителя. Очиститель ветрового стекла имеет два режима работы: постоянный и прерывистый, который обеспечивается с помощью реле типа РС-514. В прерывистом режиме щетки очистителя делают один двойной ход и останавливаются в нижнем положении на 3-5 с.
С 1985 г. на автомобилях ваз 2106 в очистителях устанавливается термобиметаллический предохранитель многоразового действия. Он предназначен для защиты моторедуктора от перегрузок при примерзании щеток к стеклу или большом сопротивлении их движению.
Ремонт привода стеклоочистителя заключается в замене или правке деталей. Неисправный моторедуктор рекомендуется заменять. Из ремонтных работ по моторедуктору целесообразна только замена шестерни.
ПОЛЕЗНЫЙ СОВЕТ
Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток, можно попробовать восстановить работоспособность старых. Опустите их на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

статья про стеклоочиститель ветрового стекла ВАЗ 2106 - устройство, особенности конструкции

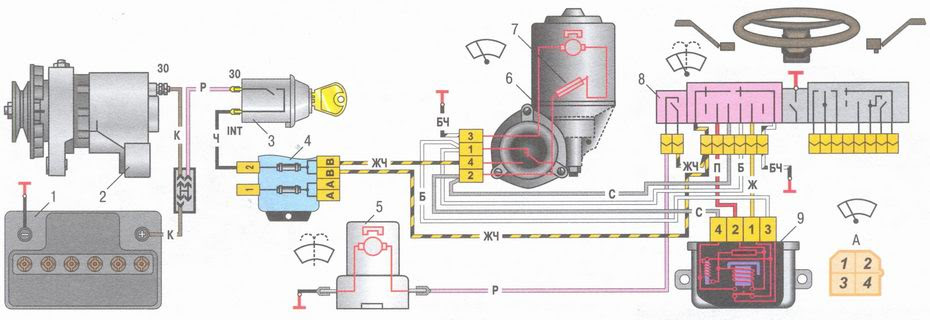

Рис. 9.23. Схема включения электродвигателей стеклоочистителя и омывателя ветрового стекла ВАЗ 2106:
1 - аккумулятор; 2 - генератор; 3 - замок зажигания; 4 - блок предохранителей; 5 - электродвигатель омывателя ветрового стекла; 6 - электродвигатель стеклоочистителя; 7 - термобиметаллический предохранитель; 8 - переключатель стеклоочистителя и омывателя ветрового стекла; 9 - реле стеклоочистителя; А - порядок условной нумерации штекеров в колодках реле и электродвигателя стеклоочистителя
