Генератор Г-221 - трехфазная синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на шести кремниевых диодах. На автомобиле ваз 2106 генератор установлен на двигателе с правой стороны и прикреплен гайкой, навинчен на шпильку 16 (рис. 9.1) к натяжной планке, а нижними лапами крышек - к кронштейну на блоке цилиндров.
Техническая характеристика генератора
Тип генератора....................................Г-221
Номинальное напряжение, В..................12
Направление вращения...................правое (со стороны привода)
Максимальная сила тока отдачи при 14 В и частоте вращения ротора 5000 мин, А...............................42
Максимальная частота вращения ротора, мин.......13 000
Передаточное отношение двигатель-генератор.........................1:2,04
Ротор генератора приводится во вращение клиновым ремнем от шкива, установленного на коленчатом валу двигателя.
Основные части генератора: ротор 30, статор 27 и крышки 1 и 23. Между клювообразными наконечниками полюсов ротора зажата обмотка возбуждения 25, концы которой припаяны к двум контактным кольцам 4 и 5. Подшипники 6 и 22 ротора - закрытого типа и заполнены смазкой, достаточной на весь срок службы генератора.
Наружная обойма подшипника 22 запрессована в крышку генератора и закреплена между двумя стальными шайбами, стянутыми винтами, концы которых раскернены. У подшипника 6 внутренняя обойма напрессована на вал ротора, а наружная - поджата в гнезде крышки 1 резиновым кольцом.
Сердечник статора 27 набран из пластин электротехнической стали. В пазах сердечника находится трехфазная обмотка, соединенная по схеме «звезда» с выводом нулевой точки. Этот вывод не имеет маркировки и служит для подключения реле контрольной лампы заряда аккумуляторной батареи. Основные три вывода обмотки статора подключены к выпрямительному блоку, состоящему из шести кремниевых диодов.
С 1982 г. устанавливают выпрямительный блок, состоящий из двух пластин с запрессованными в них диодами. В случае выхода из строя диодов выпрямительный блок заменяют новым.
Электрическая схема соединений системы генератора показана на рис. 9.2.
ПРЕДУПРЕЖДЕНИЕ
«Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» - подключаться к выводу «30» генератора. Ошибочное обратное включение аккумулятора немедленно вызовет повышенный ток через диоды генератора, и они выдут из строя. Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе «30» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля ваз 2106. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «30» генератора с «массой». При этом через диоды протекает значительный ток и они повреждаются. Проверять генератор можно только с помощью амперметра и вольтметра. Диоды выпрямительного блока генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение - при проверке они будут пробиты (произойдет короткое замыкание). Запрещается проверка электропроводки автомобиля ваз 2106 мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора повышенным напряжением следует только на стенде и обязательно с отсоединенными от диодов выводами фазных обмоток.
ПОЛЕЗНЫЕ СОВЕТЫ
Если в пути порвался ремень генератора, а запасной вы забыли дома, временно заменить его может кольцо шириной 20 мм, вырезанное из старой автомобильной камеры. Чтобы снизить потребление тока при движении автомобиля ваз 2106 с неисправным генератором по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогрев стекла и т.п.

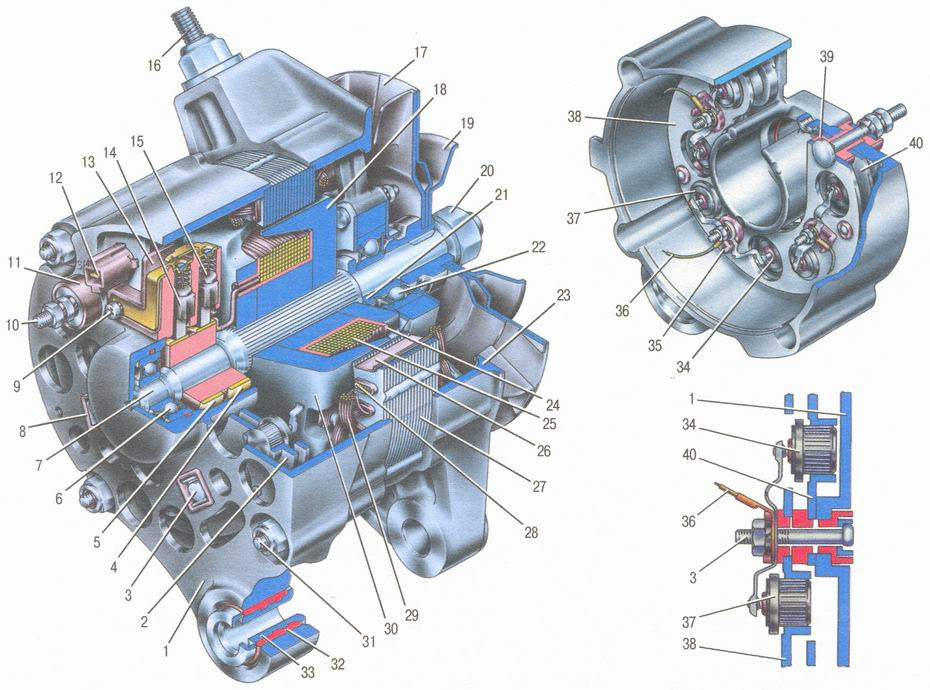

Рис. 9.1. Генератор автомобиля ВАЗ 2106:
1 - крышка генератора со стороны контактных колец; 2 - выпрямительный блок; 3 - болт крепления выпрямительного блока и фазных выводов обмотки статора; 4, 5 - контактные кольца; 6 - шариковый подшипник вала ротора со стороны контактных колец; 7 - вал ротора; 8 - изолирующая втулка; 9 - винт крепления щеткодержателя; 10 - «плюсовый» клеммовый болт (вывод «30»); 11 - изолирующая втулка контактного болта; 12 - штекер центрального вывода обмотки статора; 13 - щеткодержатель; 14 - отрицательная щетка; 15 - положительная щетка; 16 - шпилька для крепления генератора к натяжной планке; 17 - крыльчатка шкива; 18 - клювообразный полюсный наконечник ротора со стороны привода; 19 - шкив привода генератора; 20 - гайка крепления шкива; 21 - дистанционное кольцо подшипника; 22 - шариковый подшипник вала ротора со стороны привода; 23 - крышка генератора со стороны привода; 24 - каркас обмотки ротора; 25 - обмотка ротора; 26 - изоляция паза статора; 27 - статор; 28 - клин обмотки статора; 29 - обмотка статора; 30 - ротор; 31 - стяжной болт; 32 - буферная втулка; 33 - втулка; 34 - отрицательный диод; 35 - изолирующая пластина; 36 - провод фазного вывода обмотки статора; 37 - положительный диод; 38 - держатель положительных диодов; 39 - изолирующая втулка; 40 - держатель отрицательных диодов
Рис. 9.2. Схема системы генератора Г-221 (показан регулятор напряжения РР-380 электромагнитного типа):
1 - обмотка ротора генератора; 2 - генератор; 3 - обмотка статора генератора; 4 - выпрямитель генератора; 5 - аккумуляторная батарея; 6 - выключатель зажигания; 7 - контрольная лампа заряда аккумуляторной батареи; 8 - реле контрольной лампы заряда аккумуляторной батареи; 9 - блок предохранителей; 10 - дроссель; 11 - термокомпенсирующий резистор; 12 - дополнительные резисторы; 13 - регулятор напряжения
