Стартер с автомобиля ваз 2106 снимают для ремонта или замены, а также при снятии коробки передач.
Основные неисправности, при которых стартер следует снять для проверки и ремонта:
1. При включении стартера:
- якорь не вращается, тяговое реле не срабатывает;
- якорь не вращается или вращается слишком медленно, тяговое реле срабатывает;
- тяговое реле многократно срабатывает и отключается;
- якорь вращается, маховик двигателя не вращается.
2. Необычный шум стартера при вращении якоря.
ПРЕДУПРЕЖДЕНИЕ
Перед снятием стартера убедитесь, что указанные неисправности не вызваны иными причинами (разряд аккумуляторной батареи, окисление выводов, клемм, нарушение электрических соединений и т.п.).
Для снятия стартера с автомобиля ваз 2106 вам потребуются: ключи «на 10», «на 13», отвертка, удлинитель, торцовая головка «на 10».
ПОЛЕЗНЫЙ СОВЕТ
Снятие стартера выполняйте на подъемнике или смотровой канаве.

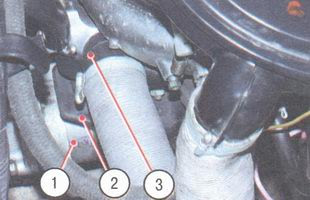

Стартер 1 установлен на двигателе справа сзади внизу под воздухозаборником 3 и теплоизоляционным щитком 2 (а - вид сверху; б - вид снизу).
1. Ослабьте затяжку хомута и снимите шланг воздухозаборника с корпуса воздушного фильтра.
2. Ослабьте затяжку хомута и снимите шланг с воздухозаборника.
3. Ослабьте затяжку нижней гайки крепления воздухозаборника на два-три оборота.
4. Отверните верхнюю гайку крепления воздухозаборника.
5. Снимите воздухозаборник.
6. Отверните две гайки крепления теплоизоляционного щитка.
7. Снизу автомобиля ваз 2106, используя удлинитель 2 и торцовую головку, отверните болт 1 крепления щитка к кронштейну правой опоры двигателя.
8. Снимите теплоизоляционный щиток.
9. Снизу автомобиля ваз 2106 отверните нижний болт крепления стартера.
10. Отверните два верхних болта крепления стартера.
11. Сдвиньте стартер вперед для удобства доступа к наконечникам проводов на тяговом реле стартера.
12. Снимите разъем с вывода тягового реле стартера.
13. Отверните гайку и снимите провод с верхнего контактного болта тягового реле.
14. Снимите стартер вверх.
15. Установите на автомобиль ваз 2106 новый стартер и снятые детали в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ
Для облегчения установки и при необходимости последующего снятия теплоизоляционного щитка измените способ его крепления к кронштейну правой опоры двигателя.
Подберите болт длиной 14-1б мм, аналогичный по диаметру и шагу резьбы штатному болту крепления щитка, соответствующие гайку и шайбу.
Вверните болт в приварную гайку на кронштейне правой опоры двигателя впереди автомобиля ваз 2106 так...
...чтобы на нем, как на шпильке, закрепить щиток (после установки на шпильки выпускного коллектора)
Основные неисправности, при которых стартер следует снять для проверки и ремонта:
1. При включении стартера:
- якорь не вращается, тяговое реле не срабатывает;
- якорь не вращается или вращается слишком медленно, тяговое реле срабатывает;
- тяговое реле многократно срабатывает и отключается;
- якорь вращается, маховик двигателя не вращается.
2. Необычный шум стартера при вращении якоря.
ПРЕДУПРЕЖДЕНИЕ
Перед снятием стартера убедитесь, что указанные неисправности не вызваны иными причинами (разряд аккумуляторной батареи, окисление выводов, клемм, нарушение электрических соединений и т.п.).
Для снятия стартера с автомобиля ваз 2106 вам потребуются: ключи «на 10», «на 13», отвертка, удлинитель, торцовая головка «на 10».
ПОЛЕЗНЫЙ СОВЕТ
Снятие стартера выполняйте на подъемнике или смотровой канаве.
15. Установите на автомобиль ваз 2106 новый стартер и снятые детали в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ
Для облегчения установки и при необходимости последующего снятия теплоизоляционного щитка измените способ его крепления к кронштейну правой опоры двигателя.
